КРОВЕЛЬНЫЕ ПЛЕНКИ
 Мембраны НикофолГидроизоляционные мембраны Никофол 85, Никофол 105, Никофол 110 SE ) Двухслойные микроперфорированные МЕМБРАНЫ, усиленные синтетическими волокнами. Благодаря микроперфорации, обладают повышенной паропроницаемостью. Это качество позволяет бороться с конденсатом, который может возникнуть в теплоизоляционном слое вследствие некачественной пароизоляции.МЕМБРАНЫ Никофол SE не поддерживают горения, так как содержат самозатухающий реактив. Гидроизоляционные мембраны Никофол НР Состоит из двух слоев полипропилена. Отличается самой высокой паропроницаемостью среди других гидроизоляционных мембран. Содержит внутри перфорированный слой. Мембрана может монтироваться на теплоизоляцию или сплошную обрешетку, без воздушного зазора, что позволяет уменьшить толщину кровельной конструкции. Не поддерживает горения, содержит самозатухающий реактив. Гидроизоляционные мембраны Никофол NW Двухслойная мембрана, усиленная синтетическими волокнами, к одной стороне которой присоединен влагопоглощающий материал. Используются для гидроизоляции кровель, под которыми возможно интенсивное образование влаги, вследствие конденсата (например, для металлочерепицы).
Пароизоляционные мембраны Пароизоляционные пленки Никобар 85, Никобар 105 ) Двухслойные прозрачные пленки, усиленные синтетическими волокнами. Обладая практически нулевой паропроницаемостью, пленки предотвращают проникновение паров из теплых помещений в стеновые и кровельные поверхности зданий.Пароизоляционные пленки Никобар125 AL, 125 ALSE Отличительная черта пленок НИКОБАР - наличие фольгированного слоя, за счет которого они отражают инфракрасное излучение и снижают затраты на отопление. Пленки Никобар 125 ALSE не поддерживают горения, содержат самозатухающий реактив.
|
J
UTA (ЮТА) (Чехия) Подкровельная пленка
Материалы "JUTA" (ЮТА) разработаны для комплексной защиты зданий от влаги и конденсата. Их применение в строительстве позволяет обеспечить комфортные условия проживания и надолго сохранить функциональные свойства утеплителя и конструкции дома.
Все современные кровельные материалы надежно предохраняют дом от наружной влаги. Однако кали воды и конденсат могут проникать под любое кровельное покрытие при его некачественном монтаже, малом угле наклона крыши или при экстремальных погодных условиях (сильный ветер или косой дождь). В жилых помещениях также постоянно выделяется влага в результате жизнедеятельности людей, животных, растений.
В условиях нашего климата при строительстве и эксплуатации домов с утепленными крышами большое значение приобретает борьба с конденсатом. Ошибки строителей дорого обходятся владельцам жилья. Неправильное устройство паро- и теплоизоляции приводит к тому, что влага, содержащаяся в виде пара в воздухе теплого помещения из-за конвекции и диффузии проникает в утеплитель и конструкцию крыши. Теплопроводность утеплителя увеличивается, следствием чего являются выделение конденсата, образование плесени, увлажнение стропил и обрешеток, промерзание крыши и порча внутренней отделки - печальный итог непрофессионализма и незнания современных технологий сооружения крыш.
В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной пленки для удаления как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции кровельный материал не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять от солнца или тепла, что решает проблему образования наледи и разрушения навесных желобов и водостоков.
Для правильного и качественного устройства гидроизоляции крыши существует несколько типов полимерных пленок:
- Диффузная с микроперфорацией, предназначена для всех типов крыш (Ондулин, Катепал т.д.) и сайдинга, не пропускает влагу в помещение извне и в то же время обеспечивает выход конденсата из утеплителя наружу благодаря микроперфорации. К этому типу относятся: ЮТАФОЛ Д Стандарт, ЮТАФОЛ Д Специал, ЮТАФОЛ ДТБ Стандарт, ЮТАФОЛ Д Сильвер;
- Супердиффузная мембрана ЮТАВЕК, благодаря высокой паропроницаемости (1000 г/м2 /24ч.) значительно увеличивает выветриваемость водяных паров из внутреннего пространства объекта. ЮТАВЕК используется при строительстве с любыми типами теплоизоляции для всех видов кровельных и стеновых конструкций;
- Антиконденсатная ЮТАКОН с влагопоглащающим нетканным материалом, способным вбирать в себя весь образующийся конденсат. В воздушном потоке влагопоглащающий нетканный материал быстро высыхает. Рекомендуется использовать для всех типов металлочерепиц (Раннила, Ками и т.д.).
Пароизоляционные пленки размещаются между утеплителем и потолком или отделкой стен и препятствуют проникновению водяного пара из внутреннего пространства объекта в теплоизоляцию, что приводит к значительному снижению конденсации воды в слоях изоляции.
К этому типу относятся:
- Паронепроницаемые барьеры ЮТАФОЛ Н Стандарт, ЮТАФОЛ Н Специал, ЮТАФОЛ Н Сильвер:
- Паронепроницаемый барьер с алюминиевым отражающим слоем ЮТАФОЛ Н АЛ , который обладает повышенной паронепроницаемостью и отражает часть теплового излучения обратно во внутреннее пространство объекта.
Все пароизоляционные пленки рекомендуется герметично соединять двухсторонней самоклеящейся лентой из бутилкаучука ЮТАФОЛ СП 1.
Подкровельная супердиффузионная мембрана ЮТАВЕК
Функции. ЮТАВЕК применяется как паропроницаемая подкровельная гидроизоляция для защиты подкровельных конструкций , теплоизоляции и чердачного помещения от влажности, возникающей вследствие дождя и снега, а также от пыли, копоти и неблагоприятных воздействий ветра. Благодаря высокой паропроницаемости ЮТАВЕК увеличивает выветриваемость водяных паров из внутреннего пространства объекта. ЮТАВЕК можно использовать при строительстве с любыми типами теплоизоляции и для всех типов кровельных и стеновых конструкций.
Спецификация. ЮТАВЕК представляет собой трехслойный полипропиленовый материал, состоящий из двух внешних слоев (черного и белого), обеспечивающих прочность, и внутреннего, обеспечивающего гидроизоляционную способность. Этот материал обладает высокой паропроницаемостью (1000 г/м2/24ч). Рулон имеет размеры 1,5 х 50м и плотность 150 г/м2.
Использование. ЮТАВЕК монтируется прямо на теплоизоляцию или другую основу, закрывающую несущую конструкцию крыши, где мембрана соприкасается своей нижней белой стороной с теплоизоляцией. Данный материал можно также применять при внешнем утеплении вертикальных стен объекта. Мембрана ЮТАВЕК рекомендуется для любых типов покрытий. ЮТАВЕК следует хранить в помещении без доступа ультрафиолетовых (УФ) лучей.
Подкровельная антиконденсатная пленка ЮТАКОН
Функции. Подкровельная антиконденсатная пленка ЮТАКОН представляет собой материал для защиты от проникновения влаги извне во внутреннюю конструкцию объекта, а также от копоти и пыли в проветриваемых системах наклонных крыш. Одновременно она препятствует стеканию конденсирующего водяного пара на применяемую теплоизоляцию благодаря использованию влагопоглощающего нетканного материала (вискоза).
Спецификация. Четырехслойная пленка ЮТАКОН - ультрофиолетоустойчивая полипропиленовая ткань, ламинированная с обеих сторон полипропиленовой пленкой, к одной стороне которой присоединен влагопоглощающий нетканный материал. Верхнее и нижнее ламинирование обеспечивает гидроизоляционные свойства и паронепроницаемость данной пленки. Полипропиленовая ткань обеспечивает высокую прочность, а нетканный материал поглощает водяной пар, образующийся во внутреннем пространстве объекта. После того, как условия конденсации исчезают, нетканный материал быстро высыхает в воздушном потоке. ЮТАКОН имеет ширину 1,3 и 1,5 м при длине 50 м и плотность 130, 140 г/м2. Пленка, благодаря входящему в ее состав сырью, имеет долгий срок службы, не меньший, чем применяемое кровельное покрытие. Кроме того, она не подвержена гниению, плесени, не поддается вредителям, не влияет отрицательно на здоровье.
Использование. Преимуществом ЮТАКОНа является его прочность и высокая ультрофиолетовая устойчивость (12 месяцев), означающая, что кровля после покрытия пленкой может находится ненакрытой долгое время в отличие от других подкровельных пленок. Она может использоваться для защиты кровельных конструкций во время производства подготовительных работ до установки кровельного покрытия, а также для временной защиты теплоизоляции от атмосферного воздействия. Благодаря тому, что данная пленка является паронепроницаемой и не дает водяным парам проникать из внутреннего пространства объекта в кровельное покрытие, она снижает возможность конденсации водяного пара на применяемом кровельном покрытии. Хотя пленку ЮТАКОН можно использовать для всех вентилируемых наклонных крыш, рекомендуется использовать ее главным образом для профилированных покрытий (металлочерепиц) типа Гаселль Профиль, Раннила, Ками, Плегел и т.д
Подкровельная диффузионная пленка ЮТАФОЛ Д
Функции. Служит в качестве паропроницаемой подкровельной пленки для защиты подкровельных пространств от пыли, копоти и влажности, возникающих вследствие дождя и снега, а в чердачных помещениях предохраняет теплоизоляцию от внешней влаги и одновременно создает возможность, благодаря микроперфорации, выветривать водяные пары. Пленка предназначена только для проветриваемых систем наклонных крыш, а также в качестве гидроизоляции стеновых конструкций при установке пленки между основной несущей стеной и сайдингом.
Спецификация. Пленки ЮТАФОЛ Д Стандарт, ЮТАФОЛ Д Специал состоят из трех слоев: основного - это арматурная сетка, выполненная из полиэтиленовых полос; и двух внешних, изготовленных из полиэтиленовой пленки. Арматурная сетка придает прочность материалу, двустороннее ламинирование обеспечивает гидроизоляционные свойства, а выполненная микроперфорация создает возможность паропроницаемости. Кроме этого в данную группу входит пленка ЮТАФОЛ Д Сильвер. На поверхности некоторых пленок примерно в 12 см от края расположена цветная полоска, означающая паропроницаемый вариант исполнения пленки. Кроме того, цветная полоска определяет рекомендуемую горизонтальную поверхность нахлеста с последующим полотном пленки. Более точная информация, касающаяся нахлеста, дана в таблице.
|
Уклон крыши град. |
Горизонтальный нахлест | Вертикальный нахлест | Зазор |
| до 21 | 20 см | 10 см | 4 см |
| 22-30 | 15 см | 10 см | 3 см |
| от 31 | 10 см | 10 см | 2 см |
Пленка наматывается на рулон таким образом, чтобы ее легко можно было раскатать по крыше, исключение составляет пленка ЮТАФОЛ Д Сильвер. Она имеет ширину 1,4 и 1,5 метра при длине 50 м и разные плотности - от 96 до 220 г/м2. Пленка, благодаря входящему в ее состав сырью, имеет длительный срок службы. Кроме того, она не подвержена гниению, плесени, не поддается вредителям и не влияет отрицательно на здоровье.
Использование. Эти пленки можно использовать для всех типов крыш (Ондулин, Катепал, Франкфуртская черепица и т.д.) и сайдинга. Пленку следует хранить без доступа УФ лучей. Она обладает пониженной воспламеняемостью, т.к. содержит самозатухающий реактив. При пожаре не поддерживает огонь.
Паронепроницаемый барьер ЮТАФОЛ Н
Функции. Эта пленка предназначена для создания паронепроницаемого барьера на внутренней поверхности теплоизоляции у наклонных и плоских крыш и в случае утепления наружных стен объекта. Она способствует в значительной степени сохранению долговременной функции теплоизоляции тем, что препятствует проникновению водяного пара из внутреннего пространства объекта в теплоизоляцию, что снижает конденсацию воды в слоях теплоизоляции. Для примера в таблице приведены данные по повышению теплопроводности материала в зависимости от влажности, из которых видно, что при среднем 3% увлажнении теплоизоляции применение данной пленки необходимо. Одновременно эта пленка предохраняет кровельные и другие конструкции от потерь тепла и негерметичности, удерживает тепло во внутреннем помещении и предохраняет от неблагоприятного воздействия ветра.
| Процент увлажнения | Повышение теплопроводности |
| 1,0% | 32% |
| 2,5% | 55% |
| 5,0% | 100% |
Спецификация. Пленки ЮТАФОЛ Н Стандарт, ЮТАФОЛ Н Специал состоят из трех слоев: основного - это арматурная сетка, выполненная из полиэтиленовых полос; и двух внешних, изготовленных из полиэтиленовой пленки. Арматурная сетка придает прочность материалу, двустороннее ламинирование обеспечивает гидроизоляционные свойства и паронепроницаемость. Кроме этого в данную группу входит пленка ЮТАФОЛ Н Сильвер. На поверхности пленки примерно в 12 см от края расположена черная полоска, означающая помимо прочего паронепроницаемость пленки. Пленка ЮТАФОЛ Н имеет ширину 1,4 и 1,5 метра при длине 50 м и разные плотности - от 96 до 220 г/м2. Пленка, благодаря входящему в ее состав сырью, имеет длительный срок службы, т.е. не меньший, чем применяемые кровельные покрытия. Кроме того, она не подвержена гниению, плесени, не поддается вредителям и не влияет отрицательно на здоровье.
Применение. Паробарьеры можно комбинировать с изоляцией (Изовер, Урса, Парок, Нобасил и др.) и материалами типа полистирол. Можно использовать как для вентилируемых, так и невентилируемых кровельных конструкций, для наклонных и плоских крыш. Пленку следует хранить в помещении без доступа УФ-лучей. Она обладает пониженной воспламеняемостью, т.к. содержит самозатухающий реактив. При пожаре не распространяет огонь.
Соединительная лента ЮТАФОЛ СП 1
Функции. Обеспечивает воздухо- паронепроницаемость соединения пленок при вертикальном и горизонтальном перекрытии, служит для присоединения к выступающим деталям. Например, в случае гладкой поверхности она используется для присоединения к прилегающим строительным конструкциям. Благодаря бутилкаучуку и его совершенным свойствам, эта лента дает возможность не только прекрасно присоединять пленки и другие материалы друг к другу, но и гарантирует прочность соединений от проникновения водяного пара.
Спецификация. Это двусторонняя самоклеящаяся соединительная лента из бутилкаучука без арматуры размерами 1х15 мм, намотанная на бумажную гильзу по 45 м.п.
Применение. Можно использовать для соединения полиэтиленовых и полипропиленовых материалов, данных материалов с другими, например металлом, стеклом, деревом и т.д. при соблюдении чистоты и обезжиривания поверхностей.
Уплотнительная лента ЮТАФОЛ ТП 15
Функции. Обеспечивает воздухонепроницаемое присоединение пленок на прилегающие строительные конструкции и препятствует прохождению пара.
Спецификация. Это односторонне самоклеящаяся лента из импрегнированной мягкой п/э пены размером 4x15 мм, намотанная на бумажную гильзу по 20 п.м.
JUTA (ЮТА) (Чехия) Подкровельная пленка
Подкровельная супердиффузионная мембрана ЮТАВЕК
Мембрану ЮТАВЕК необходимо применять горизонтально, от окантовки к коньку с горизонтальным и вертикальным нахлестом не менее 10 см в зависимости от уклона крыши. Крепление по длине осуществляется на стропилах оцинкованными гвоздями с плоской головкой или скобами механического сшивателя, дополнительно применяются контррейки на расстоянии не более 1,2 м одна от другой.
В случае использования мембраны в местах, где нарушена целостность кровли (антенна, вентиляционные трубы и т.д.) в ЮТАВЕКе необходимо вырезать отверстие. Присоединение к этим предметам лучше всего произвести двусторонней самоклеящейся бутилкаучуковой лентой ЮТАФОЛ СП 1.
Перед монтажом мембраны ЮТАВЕК на импрегнированную поверхность необходимо убедиться, что пропитка полностью высохла. Не позднее 4-х месяцев ее необходимо закрыть кровельным материалом. Juta подкровельная пленка juta silver.
Подкровельная антиконденсатная пленка ЮТАКОН Juta подкровельная пленка juta silver
Устанавливается горизонтально непосредственно на стропила или другую несущую конструкцию крыши таким образом, чтобы расстояние между стропилами при креплении пленки не превышало 1,2 м. Минимальный зазор под пленкой должен составлять 4 см. Рулон с пленкой намотан таким образом, чтобы при размотке на крыше влагопоглощающий нетканный материал был обращен во внутреннее пространство объекта. Установка начинается с окантовки крыши и продолжается по направлению к коньку. Ее необходимо укрепить на несущей конструкции крыши контррейками. На край пленки нанесена полоса черного цвета для обозначения рекомендуемой ширины горизонтального нахлеста с последующим полотном пленки. В случае применения пленки ЮТАКОН на опалубке или другом основании необходимо вкладывать между пленкой и основанием контррейки размером 4х5 см и шагом не более 1,2 м друг от друга. Во всех случаях прилегания пленки к нижней области крыши и в области конька должна соответствовать условиям, необходимым для обязательного протока воздуха, причем в области конька должен быть оставлен зазор не менее 10 см для проветривания. Более точная информация, касающаяся нахлеста, дана в таблице.
| Уклон крыши, град. | Горизонтальный нахлест | Вертикальный нахлест | |
| Частичное закрепление | Полное закрепление | ||
| до 14 | 22,5см | 15см | 10см |
| 15-30 | 15см | 12см | 10см |
| от 31 | 12см | 10см | 10см |
Подкровельная диффузионная пленка ЮТАФОЛ Д
Паропроницаемая подкровельная пленка ЮТАФОЛ Д прикрепляется горизонтально непосредственно на стропила или другую несущую конструкцию крыши скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Расстояние между стропилами при креплении пленки не должно превышать 1,2 м. Высота провиса пленки должна быть не более 2 см. После закрепления пленки на несущей конструкции крыши необходимо прибить контррейки, лучше всего импрегнированные, размером 3х5 см, с последующей обрешеткой. Если не наложить контррейки, не будет обеспечен отвод водяного пара.
Яркая сторона цветной полоски на краю полотна рулона для пленок ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал означает ту поверхность, которая должна быть обращена к кровельному покрытию (для пленки ЮТАФОЛ Д Сильвер темной стороной). Если перевернуть пленку, то снижаются ее гидроизоляционные свойства, а также паропроницаемость. Ее нельзя применять непосредственно на опалубку или другое основание, а также на стыке с теплоизоляцией.
В случае монтажа на реконструируемую кровлю с опалубкой или другим основанием нужно вкладывать между пленкой и основанием контррейки размером 3х5 см и шагом не более 1,2 м друг от друга. При соприкосновении пленки с основанием материал теряет свои гидроизоляционные свойства, которые основаны главным образом на поверхностном натяжении или на так называемом "шатровом эффекте". Следовательно, между пленкой и теплоизоляцией в соответствии с наклоном кровли нужно сделать зазор 2-4 см (см. табл. 1). Во всех случаях укладка пленки в области конька и нижней части кровли должна отвечать условиям, необходимым для обязательного потока изолирующего воздуха. В области конька должен быть оставлен зазор не менее 5 см, для продувки, а кромка пленки должна достигать окантовки.
В случаях использования пленки в местах, где нарушена целостность кровли (антены, вентиляционные трубы и т.д.), необходимо ее разрезать и прикрепить к ближайшей нижней или верхней обрешетке. Иногда для присоединения этой пленки к выделяющимся строительным элементам используют двухстороннюю самоклеящуюся ленту ЮТАФОЛ СП 1.
При небольшой толщине стропил (менее 14 см), где нет пространства для зазора между пленкой и теплоизоляцией, первый слой теплоизоляции высотой 10-12 см накладывают между стропилами, а второй слой, высотой 4-6 см, накладывают поперек под стропила между поперечными рейками потолка. Таким образом, решается проблема не только создания зазора под пленкой, но и теплоизоляции стропил. Ультрафиолетовая стабилизация пленок указана в технических характеристиках.
Паронепроницаемый барьер ЮТАФОЛ Н
Пленка может прикрепляться как горизонтально, так и вертикально с внутренней стороны теплоизоляции к несущим деревянным элементам скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Рекомендуемую площадь нахлеста полотна рулона показывает черная полоска. Размер нахлеста не должен быть меньше 10 см, как по вертикали, так и по горизонтали. Пленка может применяться любой из сторон. Отдельные полосы рулона нужно герметично соединить не только между собой, но и с прилегающими конструкциями или с выделяющимися строительными элементами при помощи соединительной ленты ЮТАФОЛ СП 1. Присоединение паронепроницаемой пленки к слуховым окнам следует осуществлять по рекомендациям их производителей. После установки пленки необходимо прикрепить рейки для того, чтобы сам потолок не доставал до паробарьера.
В случае несоблюдения вышеуказанного способа соединения снижается эффект препятствия проникновению водяного пара, возникают увлажнение теплоизоляции, тепловые мосты и нежелательная конденсация.
Соединительная лента ЮТАФОЛ СП 1
Обладающая двусторонней клейкостью лента помещается между двумя пленками или пленкой и другим материалом. Лента отматывается и присоединяется с мотка, после чего удаляется защитный слой и наклеивается на другой материал.
Уплотнительная лента ЮТАФОЛ ТП 15
Для достижения необходимого температурно-влажностного режима внутри помещения, а также для сохранения конструкций в сухом состоянии применяются пленки, имеющие помимо гидро- и ветроизоляционных свойств способность свободно пропускать водяные пары.
Фирма Du Pont является одним из крупнейших производителей нетканных материалов и занимает в этой области одно из ведущих мест в мире. Du Pont TYVEK ® [Тайвек] - это зарегистрированный во всем мире торговый знак гидроветрозащитной паропроницаемой мембраны (рулонный материал).
Одно из наиболее популярных и широко известных применений Тайвек® - в строительной индустрии, где материал используется для увеличения сопротивлению проникновения воздуха и воды, снижения расходов на нагревание и/или охлаждение в зданиях и обеспечению лучшей защиты против проникновения воды и влаги.
Что такое Tyvek®
Tyvek® - это высокотехнологичный мембранный материал, производимый компанией Дюпон, который сочетает в себе прочность, защитные свойства и высокую паропроницаемость. Он состоит из миллионов тонких непрерывных волокон полиэтилена низкого давления, полученных методом сверхскоростного формования и скрепленных под воздействием температур. Уникальная нетканая структура материала обеспечивает паропроницаемость и, одновременно, защитные свойства по всей поверхности полотна.
Примеры:
Tyvek® защищает теплоизоляцию от возможного проникновения атмосферной влаги, что позволяет сохранять теплоизоляционные параметры материала. Одновременно это не препятствует выходу водяных паров из слоев конструкции (например при высыхании теплоизоляции в летний период). Это качество особенно хорошо проявляется при применении в конструкции мансардных крыш.
В конструкциях стен выполненных из сборных элементов, необходима их защита от воздухопроницаемости (результат ветрового напора) через щели и стыки элементов, которые образуются вследствие температурных деформаций и допусков при монтаже.
|
Структура материала Tyvek® (при увеличении в 200 раз) |
Tyvek® это:
|
Основные достоинства и преимущества материала
-
Применение Tyvek позволяет организовать мансарду без нижнего вентиляционного зазора при полной теплоизоляции стропил. -
Материал исключает попадание воды (косой ливень, задуваемый под кровлю снег, скопившийся конденсат и т. д.) на теплоизоляционный слой и беспрепятственно пропускает водяные пары в верхний вентиляционный зазор. Таким образом, применение мембраны Tyvek в мансардной крыше делает ее более экономичной в строительстве и долговечной в эксплуатации.
-
Важным свойством мембраны является ее ветронепроницаемость. В конструкциях стен, выполненых из сборных элементов, необходима защита от ветрового напора через щели и стыки элементов, которые образуются из-за температурных деформаций и допусков при монтаже. Применение мембраны Tyvek в качестве ветрозащиты в стенах и крышах зданий из легких металлических конструкций, каркасных деревянных зданий, улучшает их теплоизоляционные свойства в среднем на 20%.
-
Малая масса и высокая прочность материала. Эти качества материала играют решающее значение при использовании его в качестве подкровельной гидроизоляции и ветрозащитного барьера.
-
Работать с мембраной Tyvek легко и удобно. Материал укладывают с нахлестом 10 - 20 см, для чего на него нанесены пунктирные линии. После укладки покрытие крепится к деревянным конструкциям при помощи гвоздей, скоб или клея. -

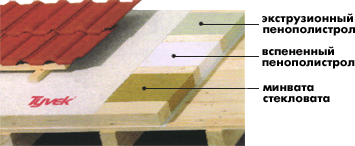

Tyvek совместим со всеми видами теплоизоляционных материалов. При его использовании нет необходимости в дополнительной защите деревянных конструкций от гниения.
-
Постоянный контроль качества, что обеспечивает высокие эксплуатационные свойства материала.
-
Экологическая безопасность мембраны Tyvek. Она подтверждается гигиеническим сертификатом, выданным научно практическим центром по чрезвычайным ситуациям и гигиенической экспертизе Министерства здравоохранения Российской Федерации.
Особенности конструкций

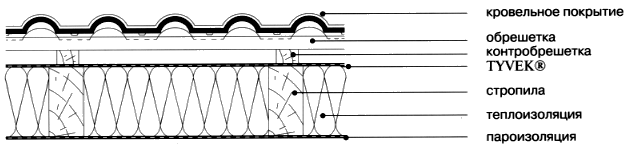

Укладка ТИ между стропил с двумя вентиляционными зазорами

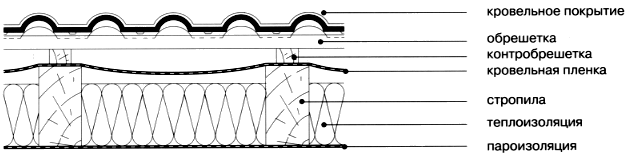

С традиционными кровельными мембранами
ИЗОСПАН
Ветро-влагозащитная паропроницаемая мембрана
Применяется в зданиях всех типов для защиты утеплителя и внутренних элементов стен и крыш от конденсата и ветра . Устанавливается с внешней стороны утеплителя под наружной облицовкой стены или кровельным покрытием. С наружной стороны «Изоспан А» имеет гладкую водоотталкивающую поверхность. Внутренняя сторона - с шероховатой антиконденсатной структурой, которая предназначена для удерживания капель конденсата и последующего их испарения в воздушном потоке. Защищает от проникновения конденсата в конструкцию и утеплитель из внешней среды, обеспечивая выветривание водяных паров из утеплителя.
Применение «Изоспан А» позволяет существенно улучшить теплозащитные характеристики утеплителя и продлить срок службы всей конструкции. «Изоспан А» изготавливается из современных полимеров и обладает рядом преимуществ перед традиционными материалами:
- высокая механическая прочность; удобен в применении
- экологически безопасен, не выделяет вредных веществ
- сохраняет свои свойства в течение длительного срока
- стоек к воздействию химических веществ и бактерий
Области приминения материалов Изоспан А
В конструкции утепленной кровли:
Изоспан А применяется как подкровельная ветровлагозащитная мембрана в утепленных кровлях с углом наклона свыше 35° с различными покрытиями: металлочерепица, натуральная черепица, мягкие битумные плитки, профилированные листы и др. Устанавливается над утеплителем поверх стропил под обрешеткой. Служит для защиты утеплителя и несущих элементов от подкровельного конденсата и как дополнительная защита от ветра.
1. Кровельное покрытие
2. Изоспан А
3. Контррейка
4. Утеплитель
5. Пароизоляция Изоспан В
6. Стропило
7. Внутренняя отделка
Внимание: материал Изоспан А не применяется в качестве временной кровли!
В конструкциях стен зданий с наружным утеплением:
Изоспан А служит для защиты наружных стен малоэтажных зданий из бруса, щитовой, каркасной или комбинированной конструкции от воздействия атмосферной влаги и ветра во всех случаях применения внешней обшивки (вагонка, сайдинг) при наружном утеплении стен. Устанавливается с внешней стороны утеплителя под обшивкой здания.
Стена из бруса
1. Наружная обшивка
2. Контррейка
3. Изоспан А
4. Утеплитель
5. Брус
Каркасная стена
1. Наружная обшивка
2. Контррейка
3. Изоспан А
4. Утеплитель
5. Пароизоляция Изоспан В
6. Внутренняя отделка
В конструкции вентилируемых фасадов многоэтажных зданий:
Изоспан А используется для защиты утеплителя в конструкциях вентилируемых фасадов многоэтажных зданий с наружным утеплением. Предохраняет утеплитель от воздействия холодного воздуха, ветра, атмосферной влаги и снега, проникающих в вентилируемый зазор под внешнюю облицовку. Способствует испарению влаги из утеплителя.
1. Декоративная отделка
2. Изоспан А
3. Утеплитель
4. Элементы монтажной системы
5. Несущая стена
Инструкция по монтажу материалов Изоспан А
При монтаже утепленной кровли «Изоспан А» раскатывается и нарезается прямо на кровельных стропилах поверх утеплителя (Рис.1,2). Монтаж ведется горизонтальными полотнищами внахлест, гладкой стороной наружу, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным стыкам - не менее 15 см, по вертикальным не менее 20 см. В районе конька крыши между полотнищами необходимо оставить вентиляционный зазор 5-8 см. Растянутый материал укрепляется на стропилах деревянными антисептированными контррейками 3х5 см на гвоздях или саморезах. По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. Для выветривания конденсата между влагозащитной мембраной и утеплителем предусматривается вентиляционный зазор 3-5 см, а между мембраной и кровельным покрытием на толщину контррейки (3-5 см). Материал должен быть закреплен в натянутом положении с минимальным провисанием между стропилами (не более 2 см). Нельзя допускать соприкасания материала «Изоспан А» с утеплителем, так как это приводит к снижению гидроизолирующей способности материала. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб. Для выветривания водяного пара и конденсата важно, чтобы подкровельное пространство было вентилируемым. Для этого в нижней части крыши и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха.
Внимание: материал «Изоспан А» не предназначен для применения в качестве основного кровельного покрытия. При монтаже, для временной защиты строительных конструкций, рекомендуется использовать материалы «Изоспан С» или «Изоспан D».
При сооружении стен малоэтажных зданий с наружным утеплением (Рис.3,4) «Изоспан А» монтируется по деревянному каркасу поверх утеплителя, начиная с нижней части стены. Полотнища располагаются горизонтально, гладкой стороной наружу, внахлест с перекрытием по горизонтальным и вертикальным стыкам не менее 10 см и закрепляются на каркасе строительным степлером или оцинкованными гвоздями. Поверх покрытия по каркасу крепятся деревянные контррейки, несущие наружную обшивку (вагонка, сайдинг и т.д.). Обязательно предусматривается вентиляционный зазор 3-5 см между мембраной и наружной обшивкой на толщину контррейки. Нижняя кромка мембраны должна обеспечивать отвод стекающей влаги на водоотводный слив цоколя здания.
В конструкциях вентилируемых фасадов многоэтажных зданий «Изоспан А» размещается поверх утеплителя гладкой стороной наружу с внутренней стороны вентилируемого зазора. Монтаж ведется в соответствии с используемой монтажной системой и типом наружной облицовки. Во всех случаях важно, чтобы материал хорошо прилегал к утеплителю, был прочно закреплен к элементам монтажной системы и не имел провисов и незакрепленных участков, так как это может привести к акустическим «хлопкам» под воздействием резких ветровых нагрузок внутри вентилируемого зазора. Схема размещения полотнищ должна обеспечивать естественный сток внешней влаги, проникающей под облицовку.
|
|
||
 |
|||
|
|
||
Технические характеристики материалов Изоспан А
| Плотность, гр/м2 | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут | Водоупорность, мм.вод.ст. |
| 110 | 100% полипропилен | 177/129 | 1000 | 250 |
Изоспан АS
Гидро-ветрозащитная паропроницаемая мембрана
Трёхслойная паропроницаемая мембрана, применяющаяся для защиты утеплителя и элементов кровли от конденсата и выветривания. Внутренний слой представляет собой гидроизоляционную паропроницаемую мембранную плёнку. Внешние слои обеспечивают прочность материала, а также служат для удержания влаги и последующего её выведения.
Укладывается непосредственно на утеплитель, без вентиляционного зазора. При монтаже необходимо использовать контррейки для обеспечения вентиляционного зазора между мембраной и основным кровельным покрытием. Благодаря своему строению и использованию современных материалов мембрана имеет высокую водонепроницаемость, позволяя вести монтажные работы при любых погодных условиях. Благодаря применению мембраны Изоспан АS значительно увеличивается срок службы внутренней конструкции кровли и самого кровельного покрытия.
"Изоспан AS" изготавливается из современных полимеров и обладает рядом преимуществ перед традиционными материалами:
- Укладывается непосредственно на теплоизоляцию без вентиляционного зазора
- Высокая механическая прочность; удобен в применении
- Экологически безопасен, не выделяет вредных веществ
- Сохраняет свои свойства в течение длительного срока
- Стоек к воздействию химических веществ и бактерий
Области приминения материалов Изоспан AS
В конструкциях утепленной кровли:
Изоспан AS применяется как подкровельная гидро-ветрозащитная мембрана для любых типов покрытия в утепленных кровлях с любым углом наклона. Устанавливается над утеплителем без зазора поверх стропил под обрешеткой белой стороной материала к утеплителю. Служит для защиты утеплителя и несущих элементов от подкровельного конденсата в холодный период и как дополнительная защита от ветра, снега и атмосферной влаги при косом дожде в местах неплотной укладки и дефектов кровли. Способствует выведению влаги из утеплителя.
1. Стропило
2. Утеплитель
3. Покрытие
4. Изоспан AS
5. Контррейка
6. Пароизоляция Изоспан B
7. Внутренняя отделка
В конструкциях стен зданий с наружным утеплением:
Изоспан AS служит для защиты наружных стен малоэтажных зданий из бруса, щитовой, каркасной или комбинированной конструкции от воздействия атмосферной влаги и ветра во всех случаях применения внешней обшивки (сайдинг, вагонка) при наружном утеплении стен. Устанавливается с внешней стороны утеплителя под обшивкой здания. Способствует выведению влаги из утеплителя.
1. Брус
2. Утеплитель
3. Изоспан AS
4. Наружная обшивка
5. Контррейка
В вентелируемых фасадах многоэтажных зданий:
Изоспан AS используется для защиты утеплителя в конструкциях вентилируемых фасадов многоэтажных зданий с наружным утеплением. Предохраняет утеплитель от воздействия холодного воздуха, ветра, атмосферной влаги и снега, проникающего в вентилируемый зазор под внешнюю облицовку. Способствует выведению влаги из утеплителя.
1. Несущая стена
2. Утеплитель
3. Изоспан AS
4. Декоративная отделка
5. Элементы монтажной системы
Инструкция по монтажу материалов Изоспан AS
При монтаже утепленной кровли "Изоспан AS" раскатывается и нарезается прямо поверх утеплителя (рис.1,2). Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным стыкам - не менее 15 см, по вертикальным - не менее 15 см. Для обеспечения ветровлагонепроницаемости между материалом "Изоспан AS" и проникающими конструкциями (печными трубами, вентиляционными системами, антеннами и т.д.), а также двумя полотнищами материалов "Изоспан AS" рекомендуется использовать соединительную ленту "Изоспан SL". Растянутый материал укрепляется на стропилах строительным степле-ром или оцинкованными гвоздями. Поверх материала по стропилам крепятся деревянные антисептированные контррейки 3х5 см на гвоздях или саморезах. Место вертикального нахлеста, стыка двух горизонтальных полотнищ, должно быть прижато контррейкой к стропилу. По контррейкам монтируется обрешетка или сплошной досчатый настил в зависимости от типа кровельного покрытия. Для выветривания подкровельного конденсата обязательно предусматривается вентиляционный зазор между наружной стороной материала "Изоспан AS" и кровельным покрытием - на толщину обрешетки (3-5) см. Материал должен быть закреплен в натянутом положении. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб. Для выветривания водяного пара и конденсата важно, чтобы подкровельное пространство было вентилируемым. Для этого в нижней части крыши и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха.
При сооружении стен малоэтажных зданий с наружным утеплением (рис.2) "Изоспан AS" монтируется поверх утеплителя. Полотнища располагаются горизонтально, внахлест с перекрытием по горизонтальным и вертикальным стыкам не менее 10 см и закрепляются на каркасе строительным степлером или оцинкованными гвоздями. Поверх покрытия по каркасу крепятся деревянные контррейки, несущие наружную обшивку (вагонка, сайдинг и т.д.). Обязательно предусматривается вентиляционный зазор между материалом "Изоспан AS" и наружной обшивкой на толщину контррейки (3-5 см). Нижняя кромка мембраны должна обеспечивать отвод стекающей влаги на водоотводный слив цоколя здания.
В конструкциях вентилируемых фасадов многоэтажных зданий "Изоспан AS" размещается поверх утеплителя,с внутренней стороны вентилируемого зазора. Монтаж ведется в соответствии с используемой монтажной системой и типом наружной облицовки. Во всех случаях важно, чтобы материал хорошо прилегал к утеплителю, был прочно закреплен к элементам монтажной системы и не имел провисов и незакрепленных участков, так как это может привести к акустическим "хлопкам" под воздействием резких ветровых нагрузок внутри вентилируемого зазора. Схема размещения полотнищ должна обеспечивать естественный сток внешней влаги, проникающей под облицовку.
|

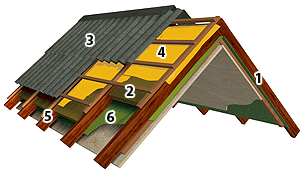

Рис.1 Устройство утепленной кровли с применением материалов Изоспан AS и Изоспан В
|
Рис.2 Применение материала Изоспан AS в брусчатой стене с наружным утеплением.
|
Технические характеристики материалов Изоспан AS
| Плотность, гр/м2 | Состав | Ширина рулона, см | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут | Водоупорность, мм.вод.ст. |
| 70 | 100% полипропилен | 150 | 165/120 | 1000 | 1000 |
Изоспан АM
Гидро-ветрозащитная паропроницаемая двухслойная мембрана
Применяется для защиты утеплителя и элементов кровли от конденсата и выветривания. Состоит из непосредственно мембранной плёнки, дублированной высокопрочным материалом, защищающим плёнку от механических повреждений во время монтажа. Укладывается непосредственно на утеплитель, без вентиляционного зазора. При монтаже необходимо использовать контррейки для обеспечения вентиляционного зазора между мембраной и основным кровельным покрытием. Благодаря своему строению и использованию современных материалов мембрана имеет высокую водонепроницаемость, позволяя вести монтажные работы при любых погодных условиях. Благодаря применению мембраны Изоспан АМ значительно увеличивается срок службы внутренней конструкции кровли, самого кровельного покрытия и гарантируется сухой микроклимат внутри чердачного помещения.
Изоспан AM изготавливается из современных материалов и обладает рядом преимуществ перед традиционными:
- Высокая механическая прочность, удобен в применении.
- Экологически безопасен, не выделяет вредных веществ.
- Сохраняет свои свойства в течение длительного срока.
- Стоек к воздействию химических веществ и бактерий.
Области приминения материалов Изоспан АM
В конструкции утепленной кровли:
Материал Изоспан AМ применяется как подкровельная гидро-ветрозащитная мембрана для любых типов покрытия в утепленных кровлях с любым углом наклона. Устанавливается над утеплителем без зазора поверх стропил под обрешеткой белой стороной материала к кровельному покрытию. Служит для защиты утеплителя и несущих элементов от подкровельного конденсата в холодный период и как дополнительная защита от ветра, снега и атмосферной влаги при косом дожде в местах неплотной укладки и дефектов кровли. Способствует выведению влаги из утеплителя.
1. Кровельное покрытие
2. Изоспан АM
3. Контррейка
4. Утеплитель
5. Пароизоляция Изоспан В
6. Стропило
7. Внутренняя отделка
В конструкциях стен зданий с наружным утеплением:
Изоспан AМ служит для защиты наружных стен малоэтажных зданий из бруса, щитовой, каркасной или комбинированной конструкции от воздействия атмосферной влаги и ветра во всех случаях применения внешней обшивки (сайдинг, вагонка) при наружном утеплении стен. Устанавливается с внешней стороны утеплителя под обшивкой здания. Способствует выведению влаги из утеплителя.
Стена из бруса
1. Наружная обшивка
2. Контррейка
3. Изоспан АM
4. Утеплитель
5. Брус
Каркасная стена
1. Наружная обшивка
2. Контррейка
3. Изоспан АM
4. Утеплитель
5. Пароизоляция Изоспан В
6. Внутренняя отделка
В конструкции вентилируемых фасадов многоэтажных зданий:
Изоспан AМ используется для защиты утеплителя в конструкциях вентилируемых фасадов многоэтажных зданий с наружным утеплением. Предохраняет утеплитель от воздействия холодного воздуха, ветра, атмосферной влаги и снега, проникающего в вентилируемый зазор под внешнюю облицовку. Способствует выведению влаги из утеплителя.
1. Декоративная отделка
2. Изоспан АM
3. Утеплитель
4. Элементы монтажной системы
5. Несущая стена
Инструкция по монтажу материалов Изоспан АM
При монтаже утепленной кровли «Изоспан AМ» раскатывается и нарезается прямо поверх утеплителя рис (1,2). Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным стыкам - не менее 15 см, по вертикальным не менее 15 см. Для обеспечения ветровлагонепроницаемости между материалом «Изоспан AМ» и проникающими конструкциями (печными трубами, вентиляционными системами, антеннами и т.д.), а также двумя полотнищами материалов «Изоспан AМ» рекомендуется использовать соединительную ленту «Изоспан SL». Растянутый материал укрепляется на стропилах строительным степле-ром или оцинкованными гвоздями. Поверх материала по стропилам крепятся деревянные антисептированные контррейки 3х5 см на гвоздях или саморезах. Место вертикального нахлеста, стыка двух горизонтальных полотнищ, должно быть прижато контррейкой к стропилу. По контррейкам монтируется обрешетка или сплошной досчатый настил в зависимости от типа кровельного покрытия. Для выветривания подкровельного конденсата обязательно предусматривается вентиляционный зазор между наружной стороной материала «Изоспан AМ» и кровельным покрытием на толщину обре-шетки (3-5) см. Материал должен быть закреплен в натянутом положении. Нижняя кромка должна обеспечивать естественный сток влаги с поверхности мембраны в водосточный желоб. Для выветривания водяного пара и конденсата важно, чтобы подкровельное пространство было вентилируемым. Для этого в нижней части крыши и в районе конька предусматриваются вентиляционные отверстия для циркуляции воздуха.
При сооружении стен малоэтажных зданий с наружным утеплением (рис.3,4) «Изоспан AМ» монтируется поверх утеплителя. Полотнища располагаются горизонтально, внахлест с перекрытием по горизонтальным и вертикальным стыкам не менее 10 см и закрепляются на каркасе строительным степлером или оцинкованными гвоздями. Поверх покрытия по каркасу крепятся деревянные контррейки, несущие наружную обшивку (вагонка, сайдинг и т.д.). Обязательно предусматривается вентиляционный зазор между материалом «Изоспан AМ» и наружной обшивкой на толщину контррейки (3-5 см). Нижняя кромка мембраны должна обеспечивать отвод стекающей влаги на водоотводный слив цоколя здания.
В конструкциях вентилируемых фасадов многоэтажных зданий «Изоспан AМ» размещается поверх утеплителя, с внутренней стороны вентилируемого зазора. Монтаж ведется в соответствии с используемой монтажной системой и типом наружной облицовки. Во всех случаях важно, чтобы материал хорошо прилегал к утеплителю, был прочно закреплен к элементам монтажной системы и не имел провисов и незакрепленных участков, так как это может привести к акустическим «хлопкам» под воздействием резких ветровых нагрузок внутри вентилируемого зазора. Схема размещения полотнищ должна обеспечивать естественный сток внешней влаги, проникающей под облицовку.
|
|
||
|
|||
|
|
||
Технические характеристики материалов Изоспан АM
| Плотность, гр/м2 | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут | Водоупорность, мм.вод.ст. |
| 87 | 100% полипропилен | 177/129 | 851 | ≥880 |
Изоспан B
Пароизоляция
Материал «Изоспан В» применяется в качестве паробарьера для защиты утеплителя и строительных конструкций от насыщения парами воды изнутри помещения в зданиях всех типов. Устанавливается с внутренней стороны утеплителя в конструкциях наружных стен и утепленной кровли, а также в межэтажных перекрытиях. Материал имеет двухслойную структуру: одна сторона гладкая, другая с шероховатой поверхностью для удерживания капель конденсата и последующего их испарения.
Пароизоляция «Изоспан В» существенно улучшает теплоизолирующие свойства утеплителя и продлевает срок службы всей конструкции. В холодный период материал препятствует образованию конденсата, грибковому заражению и коррозии элементов конструкции; защищает внутреннее пространство здания от проникновения частиц волокнистого утеплителя.
Области приминения материалов Изоспан B
В конструкциях утепленной кровли:
Изоспан В применяется в качестве пароизоляции, для защиты утеплителя и внутренних элементов конструкции кровли от проникновения влаги изнутри помещения, а само помещение от проникновения частиц волокнистого утеплителя.
1. Кровельное покрытие
2. Паропроницаемая мембрана Изоспан А или Изоспан AS
3. Контррейка
4. Утеплитель
5. Изоспан В
6. Стропило
7. Внутренняя отделка
В конструкции утепленных стен с внутренним или внешним утеплением:
Изоспан В применяется в качестве пароизоляции, защищающей утеплитель и внутренние элементы конструкции стены от проникновения влаги изнутри помещения, а само помещение от проникновения частиц волокнистого утеплителя.
1. Наружная обшивка
2. Контррейка
3. Паропроницаемая мембрана Изоспан А
4. Утеплитель
5. Изоспан В
6. Внутренняя отделка
В конструкциях чердачных (цокольных) перекрытий:
Изоспан В используется как изолирующий материал в межэтажных перекрытиях с использованием утеплителей всех типов. Материал укладывается между половыми лагами (балками) по черному полу (потолку), закрывая утеплитель с двух сторон.
1. Пол
2. Изоспан В
3. Утеплитель
4. Контррейка
5. Балка
При использовании ламинированых и паркетных полов:
Изоспан В служит как пароизоляция при устройстве ламинированных и паркетных полов по бетонному, цементному и иным неорганическим основаниям. Укладывается на цементную стяжку под покрытием пола.
Инструкция по монтажу материалов Изоспан B
В домах с наружным утеплением стен и в утепленных крышах (Рис.1) пароизоляция «Изоспан В» монтируется с внутренней стороны утеплителя на элементы несущего каркаса (балки, стропила, стойки) или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей. На стенах и наклонных крышах монтаж ведется снизу вверх горизонтальными полотнищами внахлест с перекрытием 10 см. При отделке помещения вагонкой (фанерой, декоративными панелями и т.д.) пароизоляция закрепляется по каркасу антисептированными деревянными рейками 3х5 см. При отделке гипсокартоном - оцинкованными профилями. Монтаж материала производится с плотным прилеганием гладкой стороной к утеплителю. Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с вентиляционным зазором 3-5 см. Для обеспечения герметичности паробарьера полотнища материала «Изоспан В» рекомендуется скреплять между собой, а также с ограждающими (стены, перекрытия) и проникающими (печные и вентиляционные трубы, антенны) конструкциями соединительной лентой «Изоспан SL».
В домах с наружным утеплением стен (Рис.2) «Изоспан В» монтируется непосредственно на внутренней поверхности стены шероховатой стороной внутрь помещения. Для установки пароизоляции на кирпичной или блочной стене используется соединительная лента «Изоспан SL». Затем материал закрепляется контррейками или оцинкованными профилями, на которые монтируется внутренняя обшивка (гипсокартон, вагонка и т.д.).
При устройстве чердачных или цокольных перекрытий (Рис.3) с любым утеплителем «Изоспан В» укладывается между половыми лагами (балками) по черному полу (потолку) шероховатой стороной наружу и закрепляется строительным степлером или при помощи деревянных реек. Между лагами (балками) плотно раскладывается утеплитель. Верхний слой пароизоляции раскатывается поперек балок шероховатой стороной наружу и закрепляется при помощи реек. При укладке пароизоляции наложение полотнищ друг на друга должно составлять не менее 20 см.
При укладке ламинированных и паркетных полов по бетонному, цементному и иным неорганическим основаниям. Мате-риал укладывается с перехлестом 20 см с небольшим заходом на стены. Продольные швы герметизируются соединительной лентой «Изоспан SL».
|
Рис.1 Устройство утепленной мансардной кровли с применением материалов Изоспан В.
|
Рис.2 Устройство утепленной каркасной стены с применением материалов Изоспан В.
|
|
Рис.3 Устройство утепленного цокольного или чердачного перекрытия с применением материалов Изоспан В.
|
|
Технические характеристики материалов Изоспан В
| Плотность, гр/м2 | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут | Водоупорность, мм.вод.ст. |
| 70 | 100% полипропилен | 128/104 | 22,4 | ≥1000 |
Изоспан C
Пароизоляция
Материал изготавливается из ламинированного полипропиленового полотна повышенной плотности. Применяется как дополнительная влагопароизоляция в неутепленных крышах для защиты деревянных элементов конструкции и чердачного перекрытия от подкровельного конденсата, атмосферной влаги и ветра, прони-кающих в местах неплотной укладки кровли.
Устанавливается в межэтажных пере-крытиях в качестве пароизоляции для защиты утеплителя всех типов от повышенной влажности в чердачных, цокольных помещениях и неотапливаемых подвалах.
Используется как пароизоляция при устройстве ламинированных и паркетных полов. При устройстве полов по влагопроницаемым основаниям в цокольных, подвальных перекрытиях и во влажных помещениях материал «Изоспан С» применяется как гидроизолирующая прослойка в цементных стяжках.
Области приминения материалов Изоспан C
Неутепленные наклонные кровли:
При сооружении неутепленных наклонных кровель «Изоспан С» монтируется по обрешетке или сплошному настилу из досок горизонтальными полотнищами гладкой стороной наружу, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным стыкам не менее 15 см, по вертикальным не менее 20 см. Материал укрепляется строительным степлером или деревянными рейками. Стыки уложенных полотнищ необходимо скрепить между собой соединительной лентой «Изоспан Sl».
1. Кровельное покрытие
2. Изоспан С
3. Досчатый настил
4. Стропило
В конструкции чердачных (цокольных) перекрытий:
При устройстве пароизоляции чердачных или цокольных перекрытий с волокнистым или засыпным утеплителем «Изоспан С» укладывается между половыми лагами (балками) по черному полу (потолку) шероховатой стороной наружу и закрепляется строительным степлером или при помощи деревянных реек. Между лагами (балками) плотно раскладывается утеплитель. Верхний слой пароизоляции раскатывается поперек балок шероховатой стороной наружу и закрепляется деревянными рейками. При укладке пароизоляции наложение полотнищ друг на друга должно составлять не менее 20 см.
1. Пол
2. Изоспан С
3. Утеплитель
4. Контррейка
5. Балка
В конструкциях пола на бетонном основании:
Для гидроизоляции полов на бетонном основании применяется материал «Изоспан С». Гидроизоляция укладывается непосредственно на плиту. Для выравнивания поверхности пола сверху «Изоспан С» монтируется цементная стяжка.
1. Напольная плитка
2. Цементная стяжка
3. Изоспан С
4. Плита перекрытия
Технические характеристики материалов Изоспан C
| Плотность, гр/м2 | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут | Водоупорность, мм.вод.ст. |
| 90 | 100% полипропилен | 197/119 | 18,4 | ≥1000 |
Изоспан D
Универсальная гидро-пароизоляция
Универсальный влаго-паронепроницаемый материал. Представляет собой полипропиленовую ткань с односторонним ламинированным покрытием из полипропиленовой пленки.
Применяется в строительстве для защиты строительных конструкций от проникновения водяных паров, конденсата и капиллярной влаги. Благодаря высокой прочности материал способен выдерживать значительные механические усилия в процессе монтажа, может длительное время нести снеговую нагрузку.
«Изоспан D» используется как универсальная пароизоляция во всех случаях, когда необходимо защитить ограждающие конструкции и утеплитель от воздействия водяных паров изнутри помещения.
Применяется как дополнительная влагопароизоляция в неутепленных крышах для защиты деревянных элементов конструкции и чердачного перекрытия от подкровельного конденсата, атмосферной влаги и ветра, проникающих в местах неплотной укладки кровельного покрытия.
Как гидроизолирующая прослойка в цементных стяжках при устройстве полов по бетонным, земляным и иным влагопроницаемым основаниям в цокольных, подвальных перекрытиях и во влажных помещениях.
Как паробарьер при устройстве утепленных плоских кровель «Изоспан D» укладывается поверх бетонного перекрытия под утеплитель.
В качестве временного покрытия стен и кровель для защиты от дождя и снега.
Инструкция по монтажу материалов Изоспан D

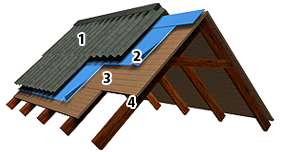

Неутепленные наклонные кровли:
При сооружении неутепленных наклонных кровель «Изоспан D» монтируется по обрешетке или сплошному настилу из досок горизонтальными полотнищами гладкой стороной наружу, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным стыкам не менее 15 см, по вертикальным не менее 20 см. Материал укрепляется строительным степлером или деревянными рейками. Стыки уложенных полотнищ необходимо скрепить между собой соединительной лентой «Изоспан SL».
1. Кровельное покрытие
2. Изоспан D
3. Досчатый настил
4. Стропило
В конструкциях плоской кровли:
В конструкциях плоской кровли материал «Изоспан D» применяется для защиты утеплителя и других конструкций от паров изнутри помещения. «Изоспан D» раскатывается по плитам перекрытия или иному основанию гладкой стороной наружу с перехлестом полотнищ не менее 20 см; полотнища скрепляются между собой соединительной лентой «Изоспан SL». Сверху по материалу укладывается цементная стяжка, утеплитель и кровельное (напольное) покрытие. При гидроизоляции пола под стяжкой необходимо завести материал на стены на 5-10 см.
Утепленная плоская кровля
1. Кровельное покрытие
2. Цементная стяжка
3. Утеплитель
4. Изоспан D
Утепленная плоская кровля
Кровельное покрытие
Цементная стяжка
Утеплитель
Изоспан D
В конструкциях пола на бетонном основании:
Для гидроизоляции полов на бетонном основании применяется материал «Изоспан D». Гидроизоляция укладывается непосредственно на плиту. Для выравнивания поверхности пола сверху «Изоспан D» монтируется цементная стяжка.
1. Напольная плитка
2. Цементная стяжка
3. Изоспан D
4. Плита перекрытия
Технические характеристики материалов Изоспан D
| Плотность, гр/м2 | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут | Водоупорность, мм.вод.ст. |
| 105 | 100% полипропилен | 1068/890 | 3,7 | ≥1000 |
Изоспан FD
Отражающая гидро-пароизоляция
Комплексный материал применяется для защиты утеплителя и внутренних элементов кровли и стен от влаги и ветра из внешней среды и паров из внутреннего объёма помещения, а также применяется в качестве экрана, отражающего инфракрасное излучение
Материал Изоспан FD выполнен из прочной полипропиленовой ткани дублированной металлизированной полипропиленовой пленкой, обладающей свойствами гидро-пароизоляции и способствующей отражению инфракрасного теплового излучения.
Применение материала Изоспан FD позволяет существенно улучшить теплозащитные характеристики утеплителя, продлить срок службы конструкции и сократить затраты на отопление помещения.
Инструкция по монтажу материалов Изоспан FD
В конструкциях утепленной кровли:
Материал Изоспан FD применяется как подкровельная пароизоляция в утеплённых кровлях с любым углом наклона, совместим с любым типом утеплителей. Устанавливается с внутренней стороны утеплителя, металлизированной поверхностью внутрь здания, с целью отражения теплового потока и экономии затрат на отопление помещения. Необходимо соблюдать зазор между отражающей поверхностью материала Изоспан FD и внутренней отделкой, для обеспечения условий инфракрасного отражения. Полотна укладываются внахлёст 10-15 см и герметизируются при помощи соединительной ленты Изоспан SL или Изоспан FL.
1. Кровельное покрытие
2. Изоспан А
3. Контррейка
4. Утеплитель
5. Отражающая паро-гидроизоляция Изоспан FD
6. Стропило
7. Внутренняя отделка
В конструкциях неутепленной кровли:
Материал Изоспан FD применяется в качестве комплексной защиты внутренних кровельных конструкций от подкровельного конденсата и перегрева чердачного помещения в летний период. Устанавливается металлизированной поверхностью к основному кровельному покрытию с обязательным зазором, для обеспечения условий инфракрасного отражения. Полотна укладываются в нахлест 10-15 см и герметизируются соединительной лентой Изоспан SL или Изоспан FL.
1. Кровельное покрытие
2. Отражающая паро-гидроизоляция Изоспан FD
3. Досчатый настил
4. Стропило
В конструкции стен:
Материал Изоспан FD служит для защиты конструкции стены от паров влаги, проникающих изнутри помещения и отражения энергии теплового потока внутрь помещения, для сокращения теплопотерь. Устанавливается с внутренней стороны утеплителя, отражающей поверхностью внутрь здания. Необходимо соблюдать зазор между отражающей поверхностью материала Изоспан FD и внутренней отделкой, для обеспечения условий инфракрасного отражения. Полотна материала укладываются внахлёст 10-15см., стыки герметизируются соединительными лентами Изоспан SL или Изоспан FL.
1. Наружная обшивка
2. Контррейка
3. Изоспан А
4. Утеплитель
5. Отражающая паро-гидроизоляция Изоспан FD
6. Внутренняя отделка
В конструкциях системы "теплый пол":
Материал Изоспан FD применяется в качестве отражающего тепловой поток экрана под нагревательную систему. Укладывается непосредственно на перекрытие, отражающей поверхностью к нагревающему элементу.
1. Напольное покрытие
2. Нагревательная система и цементная стяжка
3. Отражающая паро-гидроизоляция Изоспан FD
4. Плита перекрытия
Технические характеристики материалов Изоспан FD
| Плотность, гр/м2 | Разрывная нагрузка прод./попер., Н/5см | Коэффициент теплового отражения, % | Водонепроницаемость в течение 72 часов при давлении 0,001 МПа | Сопротивление паро-проницанию, м2 ч Па/мг |
| 92 | 820 | 91 | водонепроницаемые | ≥8,00 |
Изоспан FS
Отражающая гидро-пароизоляция
Комплексный материал применяется для защиты утеплителя и внутренних элементов кровли и стен от влаги и ветра из внешней среды и паров из внутреннего объёма помещения, а также применяется в качестве экрана, отражающего инфракрасное излучение
Материал Изоспан FS выполнен из прочной полипропиленовой ткани дублированной металлизированной полипропиленовой пленкой, обладающей свойствами гидро-пароизоляции и способствующей отражению инфракрасного теплового излучения.
Применение материала Изоспан FS позволяет существенно улучшить теплозащитные характеристики утеплителя, продлить срок службы конструкции и сократить затраты на отопление помещения.
Инструкция по монтажу материалов Изоспан FS
В конструкциях утепленной кровли:
Материал Изоспан FS применяется как подкровельная пароизоляция в утеплённых кровлях с любым углом наклона, совместим с любым типом утеплителей. Устанавливается с внутренней стороны утеплителя, металлизированной поверхностью внутрь здания, с целью отражения теплового потока и экономии затрат на отопление помещения. Необходимо соблюдать зазор между отражающей поверхностью материала Изоспан FS и внутренней отделкой, для обеспечения условий инфракрасного отражения. Полотна укладываются внахлёст 10-15 см и герметизируются при помощи соединительной ленты Изоспан SL или Изоспан FL.
1. Кровельное покрытие
2. Изоспан А
3. Контррейка
4. Утеплитель
5. Отражающая паро-гидроизоляция Изоспан FS
6. Стропило
7. Внутренняя отделка
В конструкциях неутепленной кровли: Материал Изоспан FS применяется в качестве комплексной защиты внутренних кровельных конструкций от подкровельного конденсата и перегрева чердачного помещения в летний период. Устанавливается металлизированной поверхностью к основному кровельному покрытию с обязательным зазором, для обеспечения условий инфракрасного отражения. Полотна укладываются в нахлест 10-15 см и герметизируются соединительной лентой Изоспан SL или Изоспан FL.
1. Кровельное покрытие
2. Отражающая паро-гидроизоляция Изоспан FS
3. Досчатый настил
4. Стропило
В конструкции стен:
Материал Изоспан FS служит для защиты конструкции стены от паров влаги, проникающих изнутри помещения и отражения энергии теплового потока внутрь помещения, для сокращения теплопотерь. Устанавливается с внутренней стороны утеплителя, отражающей поверхностью внутрь здания. Необходимо соблюдать зазор между отражающей поверхностью материала Изоспан FS и внутренней отделкой, для обеспечения условий инфракрасного отражения. Полотна материала укладываются внахлёст 10-15см., стыки герметизируются соединительными лентами Изоспан SL или Изоспан FL.
1. Наружная обшивка
2. Контррейка
3. Изоспан А
4. Утеплитель
5. Отражающая паро-гидроизоляция Изоспан FS
6. Внутренняя отделка
Технические характеристики материалов Изоспан FS
| Плотность, гр/м2 | Разрывная нагрузка прод./попер., Н/5см | Коэффициент теплового отражения, % | Водонепроницаемость в течение 72 часов при давлении 0,001 МПа | Сопротивление паро-проницанию, м2 ч Па/мг |
| 64 | 150 | 91 | водонепроницаемые | ≥8,00 |
Изоспан FX
Отражающая гидро-пароизоляция
Комплексный материал применяется для защиты утеплителя и внутренних элементов кровли и стен от влаги и ветра из внешней среды и паров из внутреннего объёма помещения, а также применяется в качестве экрана, отражающего инфракрасное излучение
Материал Изоспан FX выполнен из прочной полипропиленовой ткани дублированной металлизированной полипропиленовой пленкой, обладающей свойствами гидро-пароизоляции и способствующей отражению инфракрасного теплового излучения.
Применение материала Изоспан FX позволяет существенно улучшить теплозащитные характеристики утеплителя, продлить срок службы конструкции и сократить затраты на отопление помещения.
Инструкция по монтажу материалов Изоспан FX
В конструкциях утепленной кровли:
Материал Изоспан FX применяется как подкровельная пароизоляция в утеплённых кровлях с любым углом наклона, совместим с любым типом утеплителей. Устанавливается с внутренней стороны утеплителя, металлизированной поверхностью внутрь здания, с целью отражения теплового потока и экономии затрат на отопление помещения. Необходимо соблюдать зазор между отражающей поверхностью материала Изоспан FX и внутренней отделкой, для обеспечения условий инфракрасного отражения. Полотна укладываются внахлёст 10-15 см и герметизируются при помощи соединительной ленты Изоспан SL или Изоспан FL.
1. Кровельное покрытие
2. Изоспан А
3. Контррейка
4. Утеплитель
5. Отражающая паро-гидроизоляция Изоспан FX
6. Стропило
7. Внутренняя отделка
В конструкции стен:
Материал Изоспан FX служит для защиты конструкции стены от паров влаги, проникающих изнутри помещения и отражения энергии теплового потока внутрь помещения, для сокращения теплопотерь. Устанавливается с внутренней стороны утеплителя, отражающей поверхностью внутрь здания. Необходимо соблюдать зазор между отражающей поверхностью материала Изоспан FX и внутренней отделкой, для обеспечения условий инфракрасного отражения. Полотна материала укладываются внахлёст 10-15см., стыки герметизируются соединительными лентами Изоспан SL или Изоспан FL.
1. Наружная обшивка
2. Контррейка
3. Изоспан А
4. Утеплитель
5. Отражающая паро-гидроизоляция Изоспан FX
6. Внутренняя отделка
Технические характеристики материалов Изоспан FX
| Плотность, гр/м2 | Разрывная нагрузка прод./попер., Н/5см | Коэффициент теплового отражения, % | Водонепроницаемость в течение 72 часов при давлении 0,001 МПа | Сопротивление паро-проницанию, м2 ч Па/мг |
| 139 | 160 | 91 | водонепроницаемые | ≥8,00 |
Изоспан SL
Назначение
- Предназначена для склеивания между собой полотнищ материалов "Изоспан" с целью придания стыкам свойств влаго-паронепроницаемости.
- При устройстве утепленных мансардных кровель лента "Изоспан SL" применяется для герметизации мест примыкания изолирующих пленок "Изоспан" к проникающим конструкциям (печные и каминные трубы, вентиляционные системы, мансардные окна и т.д.).
- Изоспан SL" используется для обеспечения герметичности мест примыкания паробарьера к ограждающим конструкциям. Например, для герметизации стыков потолочной пароизоляции и стен помещения в конструкции утепленного чердачного перекрытия.
Технические характеристики
| Характеристики | Ед. измерения | Величина показателя |
| Прочность связи с бетоном при отрыве | МПа | Не менее 0,1 |
| Прочность связи с металлом при отслаивании | Кгссм | Не менее 0,15 |
| Влагопоглощение | % | 0-0,2 |
| Температурный диапазон применения | С | От -60 до +140 |
| Пенетрация при 0,1 мм | - | От 30 до 350 |
| Срок годности | лет | 12 |
Инструкция по монтажу соединительной ленты Изоспан SL
При склеивании вертикальных и горизонтальных стыков пленочных материалов в кровлях и стенах соединительная лента "Изоспан SL" наклеивается* на край нижнего укрепленного полотнища антиадгезионной бумагой вверх. Затем с требуемым по инструкции нахлестом укладывается и закрепляется верхнее полотнище материала. С соединительной ленты снимается антиадгезионная бумага, и оба полотнища прижимаются друг к другу.
При герметизации мест примыкания пленочных материалов к проникающим элементам и строительным конструкциям, лента "Изоспан SL" наклеивается на твердую поверхность (бетон, кирпич, металл) антиадгезионной бумагой наружу. Изолирующая пленка накладывается на ленту, снимается антиадгезионная бумага, и материал плотно прижимается к поверхности.
Наклеивание ленты Изоспан SL на материал:
1. Снять с рулона один оборот антиадгезионной бумаги, обнажив слой герметика по всей окружности.
2. Рулон установить на материал и производить раскатывание ленты с легким вдавливанием герметика в материал на заданном расстоянии от края полотнища.
Рис. 1 Монтаж ленты Изоспан SL
1. Материалы Изоспан
2. Лента Изоспан SL
Внимание! Соединительная лента "Изоспан SL" предназначена только для герметизации стыков рулонных материалов. Для их закрепления на элементах конструкции (стропила, стойки каркаса, балки и т.д.) необходимо использовать механические крепежные детали - оцинкованные гвозди, строительный степлер, контррейки и т.д.
